液封式（干式）復式冷水表LXF－（50～150）E/A
復式水表俗稱子母表.子母表:由大口徑可拆卸螺翼干式水表和小口徑旋翼液封水表和流量轉換裝置組成,三部分.
1.大口徑水表這邊是干式水表,防凍,表盤抽真空,表盤讀數時 清晰可見.
2.小口徑水表這邊是旋翼液封水表,計量 .小流量小水流情況也能 計量.
3.轉換裝置是根據流經水表流量的大小,自動控制水流流過小口徑水表或同時流過大口徑水表.因而計量范圍從小口徑水表的 小流量到大口徑水表的 大流量.是所有水表中量程比 大的水表.
轉換裝置時時自動轉換,不用人為干預.
子母水表適合:用水量,用水時段,差異大的場合,又想實現 計量水量,不漏小水流小流量時的用水量.比如:晝夜使用水量差異較大.計量范圍廣,始動流量小;非常適合非連續大流量供水管網.
子母水表對水質有要求,要求水較清潔.
子母水表常用口徑DN50,DN80,DN100,DN150.
復式水表俗稱子母水表,由大小二種口徑的水表組成.自來水通過水表的計量范圍從小口徑水表 小流量到大口徑水表的 大流量.所以它是目前測量范圍 大,流量下限 低的水表.
子母水表用途：用于測量流經自來水管道水的體積的總量。
子母水表工作條件：水壓：1.0MPa（10bar）；水溫：0.1℃～50℃。
子母水表特點：復式水表俗稱子母表。由大口徑可拆卸螺翼式水表和小口徑多流旋翼式水表組合而成，根據流經水表流量的大小由流量轉換裝置自動控制使水流流過小口徑水表或同時流過大口徑水表。量程范圍寬、始動流量小、準確度高。流量較低時也能準確計量， 適合非連續大流量供水且流量范圍變化大的場合.復式
子母水表具有哪些明顯的特點？
1.子母水表壓力損失小
DN80～200復式水表壓力損失小于等于0.04MPa,對供水企業而言,它的供水成本相對來說也是較低的.為供水企業節能降耗提供了 地保護.
2.計量流程廣
其計量范圍從主表的旁路小口徑水表的 小流量到大口徑主水表的常用流量,量程比達到1250～3000.
3.始動流量 小
DN80.100.150復式子母水表中的旁路小口徑水表若采用原DN20普通B級表,其始動流量小于等于14 l/h,而采用DN20節水型水表,其始動流量小于等于2 l/h；DN200復式水表中的旁路小口徑水表若采用原DN25普通B級表,其始動流量小于等于17 l/h,而采用DN25節水型水表,其始動流量小于等于3 l/h；叢而較好地解決了大口徑水表在 小流量下的低流量和超低流量狀態下無法記錄用水量的計量難題.
4. 適合水表工程改造使用
DN80～150復式水表長度設計是與原LXL-80～200水平旋翼式水表長度相對應,可滿足在線使用的LXL-80～200水平旋翼式水表拆換安裝.如在DN80～150復式水表的進水口或出水口配置相對應的連接管,亦可滿足在線使用的LXS-80～150旋翼式水表拆換安裝.
子母水表流量各指標主要技術參數：
公稱口徑 | 過載流量Ｑ４ | 常用流量 Q3 | 分界流量 Q2 | 小流量 Q1 | 小讀數 | 大讀數 |
mm | m³/h | m³ | ||||
50 | 31.25 | 25 | 0.05 | 0.03 | 0.0001 | 999999+99999 |
80 | 78.75 | 63 | 0.08 | 0.05 | 0.0001 | 999999+99999 |
100 | 125 | 100 | 0.08 | 0.05 | 0.0001 | 999999+99999 |
150 | 312.5 | 250 | 0.2 | 0.125 | 0.0001 | 999999+99999 |

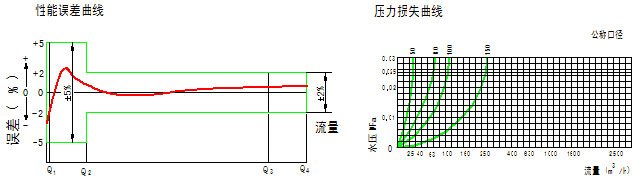

子母水表示值誤差限：
從分界流量到過載流量為 ±2%；
從 小流量到分界流量（不包括分界流量）為 ± 5%。
子母水表外形尺寸及重量數據：
公徑口徑 mm | 長 L | 寬 B | 高 H | 連接法蘭 | 重量 | ||
法蘭外徑D1 | 螺栓孔 直徑 D2 | 連接螺栓 | |||||
mm | kg | ||||||
50 | 280 | 165 | 283 | 165 | 125 | 4-M16 | 15 |
80 | 370 | 320 | 301 | 200 | 160 | 8-M16 | 18.5 |
100 | 370 | 330 | 311 | 220 | 180 | 8-M16 | 21.5 |
150 | 500 | 445 | 341 | 285 | 240 | 8-M20 | 31.6 |
子母水表詳細工作過程:由流量轉換控制閥根據流經水量的大小自動控制水流流過旁路小口徑水表或同時流過主路大口徑主水表,在用水量小時,流量轉換控制閥處于關閉狀態,由副表計量,主表不計量；即流量超過 值（QX2）時,流量轉換控制閥開啟,主表副表同時計量；流量下降到 值（QX1）時,流量轉換控制閥又關閉,副表計量.這樣,通過流量轉換控制閥的自動控制,發揮了大小水表的計量功能.
復式子母水表的計量讀數有兩個獨立的計數器記錄給出,也就是說流經復式水表的水的總體積便是主表（母表）指示器讀數與副表（子表）指示器讀數相加而得出的體積之和.復式水表 適用于非連續性大流量供水場合.即在大小流量差異較大,用水峰谷變化頻繁的計量場所.如住宅小區、機關、部隊、學校、礦山、醫院、廠區以及農村用水計量.解決了目前大口徑水表普遍存在的 小流量以下的低流量和超低流量水資源流失率較高的問題.
