產品詳情
          YB43X-16型比例式減壓閥實物與結構圖片
          YB43X-16型比例式減壓閥圖片比例式減壓閥結構

          普惠牌比例式減壓閥

            YB13X-10、YB43X-16型比例式減壓閥利用閥內活動活塞兩端不同截面積造成的壓力差改變閥后壓力,閥口在管路中有壓力的情況下,活塞兩端的面積差構成了閥前與閥后的壓力差。 該產品結構新穎技術、合理、簡單。減壓比例穩定。可減動壓且可減靜壓。開關平穩無噪聲。體積小、重量輕、使用壽命長、密封牢固不漏水、造價低、安裝簡便。
                比例式減壓閥現生產標準壓比:2:1, 3:1, 3:2 也可按用戶需要生產其它比值。主材質上DN15-DN50絲扣連接,主材質為黃銅。DN40-DN200法蘭連接,主材質殼體為鑄鐵內部件為黃銅。

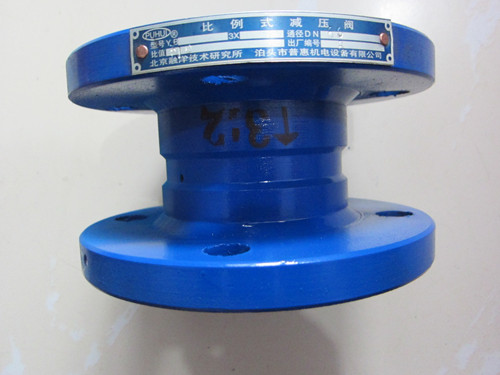

          比例式減壓閥正面

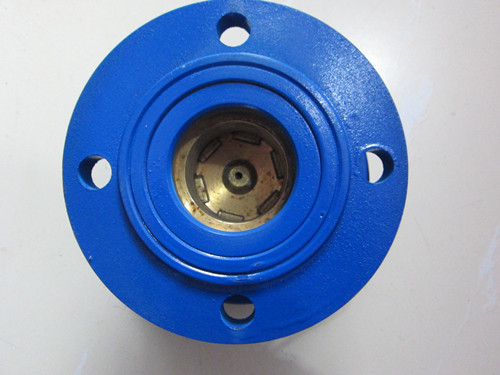

          比例式減壓閥進貨

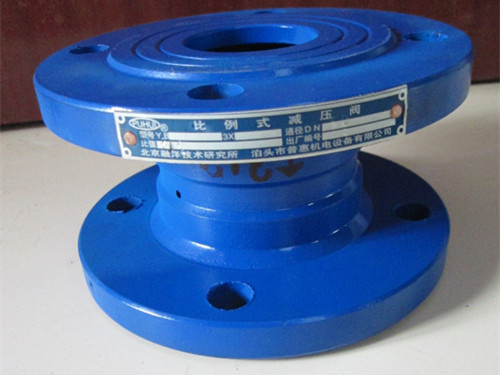

          比例式減壓閥側面

          比例式減壓閥主要部件見下圖表:



          編號
          零件名稱
          材質
          1
          閥體
          鑄鐵
          2
          O型圈
          硅橡膠
          3
          活塞套
          錫青銅
          4
          活塞
          錫青銅
          5
          壓環
          錫青銅






          比例式減壓閥主要尺寸數據


          減壓標準壓比

          P1:P2 2:1
          P1:P2 3:1
          型號比例式減壓閥
          規格
          DN
          L
          mm
          H
          mm
          重量
          kg
          L
          mm
          H
          mm
          重量
          kg
          YB13X-10比例式減壓閥
          25
          146
          74
          3
          146
          85
          3
          32
          150
          84
          3
          150
          97
          4
          40
          158
          92
          4
          158
          106
          5
          YB43X-10比例式減壓閥
          50
          131
          165
          6
          131
          165
          7
          YB43X-16比例式減壓閥
          65
          175
          185
          10
          175
          185
          12
          80
          185
          200
          14
          185
          200
          14
          100
          188
          220
          17
          188
          220
          19
          125
          232
          250
          24
          232
          250
          26
          150
          266
          285
          32
          266
          285
          35


          比例式減壓閥技術性能



          型號

          YB13X-10
          YB43X-16
          額定工作壓力


          1.0Mpa
          1.6Mpa
             小開啟壓力

          2:1
          0.2Mpa
          0.2Mpa

          3:1
          0.3Mpa
          0.3Mpa
          壓力誤差


          ≤±10%
          ≤±10%
          適用介質


          適用溫度


          比例式減壓閥≤80℃
          比例式減壓閥≤80℃
          比例式減壓閥聯接方式

          內螺紋
          法蘭


          YB13X-10比例式減壓閥螺紋連接實物圖片
          YB13X-10比例式減壓閥螺紋實物圖片法蘭式黃銅比例式減壓閥



          比例式減壓閥相關文章:

          黃銅法蘭式比例式減壓閥DN50 2:1啥意思

          黃銅法蘭式比例式減壓閥DN50 2:1啥意思 提供黃銅法蘭式比例式減壓閥DN50 2:1產品實物照片,材質是黃銅不是   金屬的。DN50 2:1是啥意思?速度適宜了解撥打電話03178294124。 黃銅法蘭式比例式

          DN100比例減壓閥3:1實物現貨圖片減壓穩定

          DN100比例減壓閥3:1實物現貨圖片減壓穩定 DN100比例減壓閥3:1實物照片提供,DN100比例減壓閥現貨供應電話03178294124,DN100比例減壓閥產品講解,適用工況? DN100比例減壓閥實物照片介紹

          YB43X-16比例式減壓閥安裝要求

          YB43X-16比例式減壓閥為固定式2:1、3:1、3:2減壓,安裝在飲用水、消防給水管道中,口徑從DN15到DN200不等,分為法蘭和絲扣螺紋連接。

          比例式減壓閥不用調節的減壓閥懶人減壓閥

          【普惠】比例式減壓閥滿足您的需求,比例式減壓閥不用調節減壓閥。2016年8月3日又是酷熱難耐的   ,想找一款不用調節的減壓閥懶人減壓閥,有沒有?不想動彈調試就能實現減壓閥

                與比例式減壓閥相以功能的產品有:200X先導式減壓閥,Y系列減壓穩壓閥,741X可調式減壓穩壓閥,功能相似用處不同,各有特點,請用心選擇   適合的,事半功倍的效果,就在您的選擇!到本站的"控制閥和過濾器系列"查看!普惠閥門,  免費提供安裝方案.期待您的來電:0317-8294124!
