軸向型內壓式波紋補償器(TNY)

　　軸向型內壓式波紋補償器(TNY)用途：
　　本產品主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

　　軸向型內壓式波紋補償器(TNY)型號：
　　本廠生產DN32-DN8000，壓力級別0.1Mpa-2.5Mpa

　　軸向型內壓式波紋補償器(TNY)連接方式：
　　1、法蘭連接 2、接管連接

　　產品軸向補償量：
　　18mm-400mm

　　一、型號示例

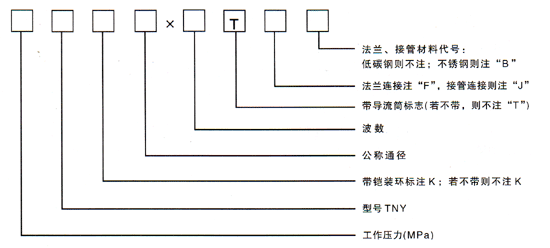

　　舉例：0.6TNY500*4TF
　　表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

　　二、軸向型內壓式波紋補償器(TNY)使用說明：
　　內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。

　　三、內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100·P·A　　　　 軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向?qū)嶋H位移量度
P：工作壓力MPa A：波紋管   面積cm2(查樣本)
L：補償器中點至支座的距離m

　　四、軸向型內壓式波紋補償器(TNY) 應用舉例：

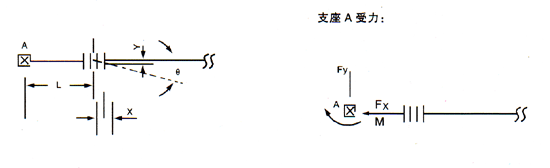

　　某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境   低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

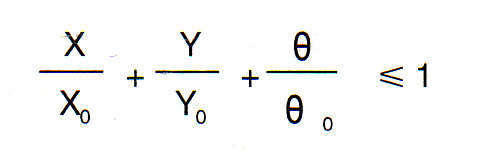

解：（1）根據管道軸向位移X=32mm。 Y=2.8mm。 θ=1.8度。 由樣本查得0.6TNY500×6F的軸向位移量X0=84mm， 橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。 軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。 角向剛度：Kθ=197N·m/度。用下面關系式來判斷此補償器是否滿足題示要求：

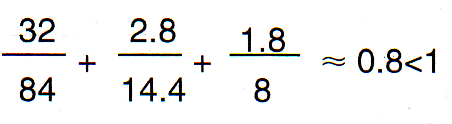

將上述參數代入上式：

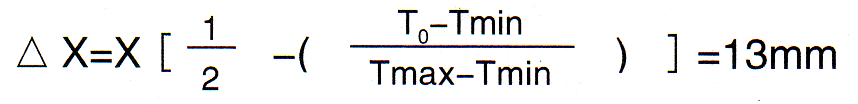

（2）對補償器進行預變形量△X為：

因△X為正，所以出廠前要進行“預拉伸”13mm。 （3）支座A受力的計算： 內壓推力：F=100·P·A=100×0.6×2445=14600(N) 軸向彈力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N) 橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N) 彎 矩：My=Fy·L=4278.4×4=17113.6(N·m) Mθ=Kθ·θ =197×1.8=354.6(N·m) 合成彎矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)
