產品詳情
          臥式角通除污器圖片
          角通除污器角通式除污器老型

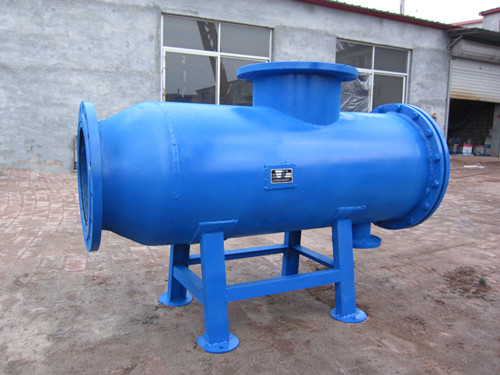

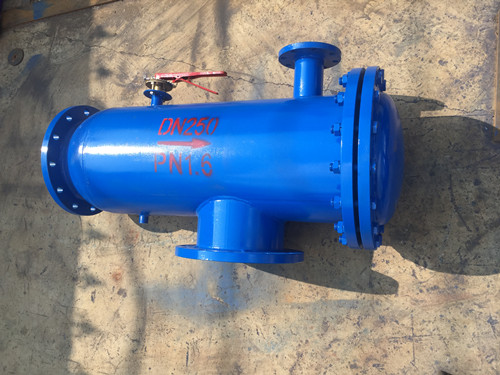

             臥式角通除污器圖片說明:左圖為近5年的新型臥式角通除污器,支持在線排污,成本經流型;右圖為老款、老型臥式角通除污器需要反沖洗排污,不支持在線排污。

          臥式角通除污器主要參數

             公稱壓力:1.0MPa-1.6MPa-2.5MPa;

             介質溫度:0-150度;

             適用介質:水、油品、蒸汽、海水、污水。

             規格口徑:50到1200mm。

             法蘭標準:GB9112-9131

             試驗標準:GB/T13927 AP1598。

          臥式角通除污器

          普惠牌臥式角通除污器特點

             臥式角通除污器、角通除污器特點: 就是無需管路停機就可排污,手動操作可定時或不定時進行排污。通過扳動手柄方向改變直通除污器內部絕大部分介質的流向,壓力瞬間加大,雜物被排出;該臥式角通除污器設備無易損件,只定期根據水質進行排污即可;過濾水量大;該除污器壓力損失小,處理水量大;綜合成本低:碳鋼殼體,304不銹鋼濾網無需拆卸和   換濾網,使用壽命長;

             臥式角通除污器、角通除污器直接安裝在產品管道上,不需任何支撐結構,一般靠近被保護的設備前;臥式角通除污器、角通除污器介質流向與產品標在的箭頭方向一致;.排污口應向下,排污管道應安裝排污閥門。臥式角通除污器功能特點技術性能:密封不泄漏;系統不停機,自動排污;過濾精度取決于過濾網的目數。

          老式臥式角通除污器


          臥式角通除污器主要部件:

             1.除污器殼體 法蘭 異徑管 大小頭,
             2.筒體 法蘭 法蘭蓋 接管 閥板 軸套 軸 上軸套 下軸套 手板 密封 油封 墊 壓蓋,
             3.過濾 過濾網 網座,
             4.排污 法蘭 排污管。

          臥式角通除污器工作原理與結構尺寸

          臥式角通除污器工作原理

             下面是臥式角通除污器工作原理圖片,從圖片中可以很清楚的看明白,臥式角通除污器的工作過程,水流從   進入,來到除污過濾筒,從轉向閥身邊經過,經過除污過濾的水,來到出口,流入管道;日常工作時,轉向閥是與除污過濾筒程一個方向,是打開的狀態,就像常見的手柄蝶閥打開的狀態那樣,不影響水流的通過;只有在需要排污時,轉動轉向閥,閥板或者說是蝶板橫在除污過濾器中間,(轉向閥就是蝶閥關閉的狀態),一個除污過濾筒被分為兩部分。

             排污:水流此時只能通過濾筒的前半部分進行過濾除污,被除污過濾后的水流被分成兩部分,一部分從出口流出,一部分反流回到過濾筒內。因為排污時,水能分兩部分流動,所以說它是在線能排污的除污器,排污時,不影響正常的供水;因為水流能反流到濾筒內,所以說它具有反沖洗功能。水流反流到濾筒時,濾筒本身也被沖刷干凈了,堆積、儲存的雜質,在打開排污口的瞬間,也被沖刷出去了。排污過程結束后,關閉排污口。就像一個全新的臥式角通除污器又加入管道的工作。

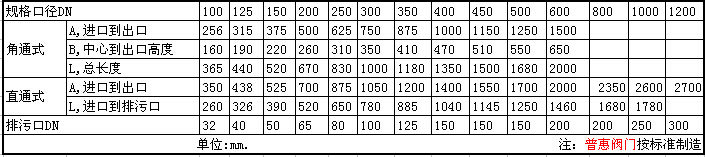

          臥式角通除污器尺寸

             下面的圖表為您提供了常用臥式角通除污器的結構尺寸,用毫米為單位表示。臥式角通除污器也可以定制生產的,各樣的尺寸。

          臥式角通除污器主要尺寸數據

          臥式角通除污器參數

          1連接方式:法蘭連接。
          2材質:殼身材質碳鋼、不銹鋼;除污網不銹鋼。通常材質是碳鋼殼身,不銹鋼除污網。殼身與除污網材質可以任意搭配,但是需要訂單式生產。
          3壓力等級:1.0MPa、1.6MPa、2.5MPa。
          4規格口徑:DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm、DN700mm、DN800mm、DN900mm、DN1000mm、DN1200mm。
          5溫度范圍:0到130度。
          6在線排污:支持在線排污,不需要管路停水停機就可實現反沖洗在線排污。

             普惠閥門,   ,   ,免費提供!普惠同類除污器產品還有:立式直通除污器Y型除污器,臥式直通除污器KC型除污器,功能相似但是每個產品都各有特點!歡迎對比選購!
