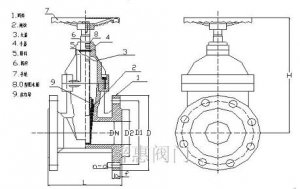

彈性座封閘閥結構圖紙雙擊圖紙可清晰
標準彈性座封軟密封閘閥結構長度國標普惠牌
2014年普惠閥門對彈性座封軟密封閘閥統一標準尺寸方便預留安裝空間,安裝時順利,達到的尺寸.便捷日后的維護,和日后的工程改造中普及使用普惠牌彈性座封軟密封閘閥.

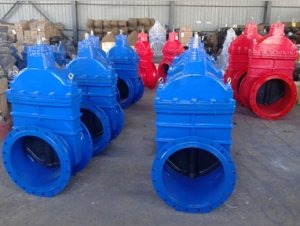

今年初開始全規格,大量生產.到為止從口徑DN40到DN600大量現貨,一個規格50臺.期待您的來電,加盟,訂貨和為我們提出多寶貴的相關的信息.
彈性座封軟密封閘閥結構:1.閥體;2.閘板;3.大蓋;4.小蓋;5.阻件;6.閥桿;7.手輪;8.O型阻水圈;9.絲杠母.

DN	NPS	L	普惠b		f	D2		普惠D		D1		n-d		H
			PN1.0	PN1.6		PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6
DN40	1-1/2	165	18普惠		3	88		150		110		4-19		190
DN50	2	178	19普惠		3	99普惠		165		125		4-19		194
DN65	2-1/2	190	19普惠		3	118普惠		185		145		4-19		221
DN80	3	203	19		3	132		200普惠		160		4-19	8-19	238
DN100	4	229	19		3	156		220普惠		180		8-19		273
DN125	5	254	19		3	184		250		210		8-19		320
DN150	6	267	19		3	211		285		240		8-23		369
DN200	8	292	20普惠		3	266		340		295		8-23	12-23	467
DN250	10	330	22普惠		3	319		395	405	350	355	12-23	12-28	583
DN300	12	356	24.5		4	370普惠		445	460	400	410	12-23	12-28	644
DN350	14	381	24.5	26.5	4	429		505	520	460	470	16-23	16-28	820
DN400	16	406	24.5	28	4	480普惠		565	580	515	525	16-23	16-31	860
DN450	18	432	25.5	30	4	530	548	615	640	565	585	20-28	20-31	890
DN500	20	457	26.5	31.5	5	582	609	670	715	620	650	20-28	20-34	1100
DN600	24	508	30	36	5	682	720	780	840	725	770	20-31	20-37	1280
