說安裝使用維護800X壓差旁通平衡閥使用說明書

產品簡介

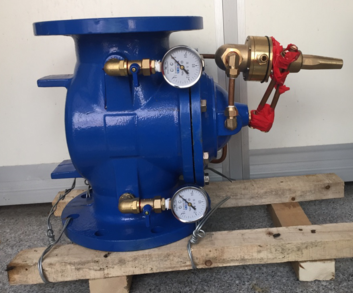

       本單位生產的800X壓差旁通平衡閥主要應用于空調系統供、回水之間，供、回水之間的壓差于一固定值，提高系統能量的利用率，降低噪音，以有防止過大壓差對系統設備的損壞，其主要由主閥及壓差向?qū)чy組成。

       公稱通徑：DN50-600mm；密封試驗：1.1倍的公稱壓力；公稱壓力：1.0/1.6MPa；殼體試驗：1.5倍的公稱壓力；工作溫度：0-80度。

       800X壓差旁通平衡閥主要外形尺寸及結構簡圖。

       備注：法蘭鉆孔按GB/T17241.6-1998標準。

       法蘭連接GB/T17241.6-1998，整體鑄鐵管法蘭；

       材料：GB12225-89，通用閥門，銅合金鑄件技術條件；

       GB12226-89，通用閥門，灰鑄鐵技術條件；

       GB12227-89，通用閥門，球墨鑄鐵技術條件；

       試驗：ISO5208，工業用閥門-閥門的壓力試驗。

       1.裝卸：壓差旁通平衡閥應小心裝卸，建議用軟的繩索起吊，以免損壞閥及配管的，保護涂裝層，閥門應小心地放落地下，不能直接落于地面。

       2.安裝前的檢查：在裝卸到目的地后，   先按說明書上的內容檢查確認，配管是否正確，連接是否，運輸過程中有無對閥門進行損壞，各種零件是否完整。

       3.安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的   。

       4.在800X壓差旁通平衡閥前后，應安裝兩只RVHX彈性座封閘閥，以檢測及維修使用。別忘記了管道   有安裝Y型除污器，過濾管道雜物的。

       5.壓差向?qū)чy之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。

       6.安裝圖：

       1.使用前先檢查所有的閘閥，球閥、針閥是否在全通狀態。

       2.觀測供、回水之間的壓力，根據壓差值調整壓差向?qū)чy，擰開向?qū)чy上的頂帽，用活動扳手旋轉頂部螺桿，從上往下看，順時針旋轉時壓差增加，逆時針旋轉時壓差減小，根據所需要的壓差值進行旋轉，當壓差達到所需要求時，擰上頂帽，此時壓差就會在設定的壓差值，而不論管道的壓力變化如何。

       3.主閥的動作速度可由針閥進行調整，當順時針旋轉時動作減慢，當逆時針旋轉時動作加快，正常情況下，針閥已設定好，面不需要進行調整。

       1.應定期檢查供、回水之間的壓差是否在所需的范圍之內。

       2.可能現的情況

       供、回水之間的壓差小于設定值：檢查主閥是否被異物填塞，造成無法關閉，檢查針閥是否被   關閉或幾乎關閉。

       供、回水之間的壓差大于設定值：檢查出口球閥是否關閉，向?qū)чy被異物堵塞。

800X壓差平衡旁通閥修理

       正常漏水、零部件損壞，操作困難，以及其它的主要缺陷應由維修人員接到失效報告后進行修理。如果在工地直接修理，需帶各式工具至現場，關閉兩端閘閥，如損壞，缺少零件需與生產商聯系。附加的，在消防、政府部門   有一個滿意的修理報告。

       800X壓差平衡旁通閥不能應用于供應商推薦的范圍之外，以下的警告不是所有的，但是是有所幫助的。

       A.不要用于高于公稱壓力的管道上。

       B.不要用于其它不合適推薦的介質上。

       C.不要暴露于冰凍的溫度下。
